В системах машинного зрения выбор промышленных линз напрямую определяет качество изображения и точность контроля. Особенно в таких приложениях, как проверка паяных соединений печатных плат и прецизионное измерение размеров, часто встречаются такие проблемы, как ошибка параллакса, трудности с контролем искажений и сильные помехи отражения. Традиционным промышленным объективам часто сложно сбалансировать точность и стабильность в таких условиях, тогда как телецентрические линзы были разработаны специально для решения этих проблем.
В ходе недавнего испытания паяных соединений печатной платы, проведенного Чжисяном Шицзюэ,телецентрические линзы, благодаря своей уникальной оптической структуре продемонстрировали значительные преимущества в обнаружении местоположения паяных соединений и визуализации контуров, обеспечивая надежную гарантию высокоточного-визуального контроля.
Ограничения обычных линз

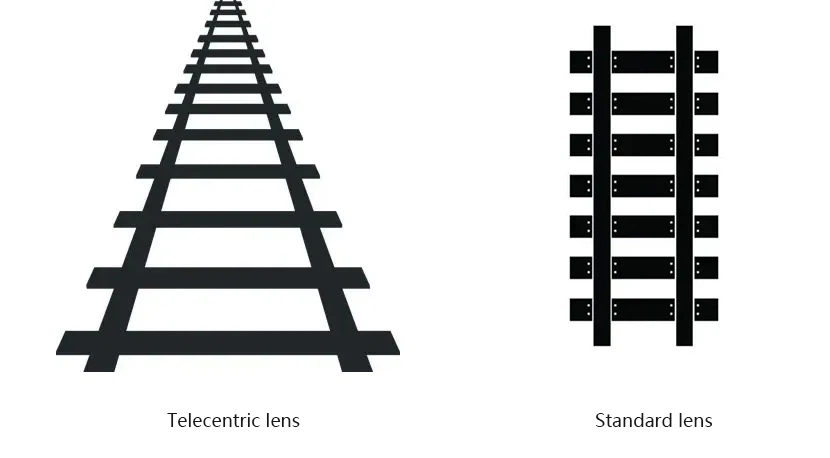

При практическом визуальном осмотре обычные промышленные линзы обычно демонстрируют эффект перспективы, когда объекты кажутся больше, когда они ближе, и меньше, когда они дальше. Даже небольшие различия в высоте измеряемого объекта могут изменить размер изображения, что напрямую влияет на точность измерений. Кроме того, при проверке металлических припоев и отражающих поверхностей могут легко возникнуть такие проблемы, как блики и размытые края.
Телецентрические линзы, получая только параллельный свет, эффективно устраняют ошибки перспективы, обеспечивая одинаковый размер изображения объекта на разной высоте и принципиально решая проблемы точности, вызванные параллаксом. Одновременно они обеспечивают более сильное подавление рассеянного света, в результате чего изображения получаются с четкими краями и стабильным контрастом.
Объяснен принцип работы телецентрических линз
Суть телецентрической линзы заключается в ее уникальной конструкции оптической структуры.
Благодаря введению в оптическую систему нескольких наборов высокоточных-линз и тщательному контролю расстояния между ними лучи света перед попаданием в камеру остаются параллельными, что обеспечивает телецентрическое изображение.
В конструкции с двойной телецентрической линзой система обладает телецентрическими характеристиками как со стороны объекта, так и со стороны изображения-, обеспечивая как постоянство размеров, так и четкость и стабильность изображения.
Такая конструкция не только значительно снижает искажения, но и делает края изображения более четкими, обеспечивая более-качественную основу для последующих визуальных алгоритмов.
Основные преимущества телецентрических линз:
По сравнению с обычными промышленными объективами телецентрические объективы более сложны по конструкции и характеристикам, но их преимущества не менее очевидны:
Почти полное отсутствие ошибок перспективы, подходит для высокоточного-измерения размеров.
Чрезвычайно низкий уровень искажений, четкие границы контуров и более стабильные результаты измерений.
Большая глубина резкости, позволяющая одновременно получать четкие изображения на разных высотах.
Высокая адаптируемость к отражающим поверхностям, повышающая вероятность успеха при проверке металла и припоя.
Поэтому, хотя телецентрические линзы относительно дороже, они обладают незаменимой ценностью в области прецизионного контроля.
Применение телецентрических линз в различных отраслях промышленности
Проверка полупроводников и чипов
В производстве полупроводников чипы чрезвычайно малы и требуют чрезвычайно высокой точности. Телецентрические линзы с их стабильным соотношением изображения и высокими контрастными характеристиками широко используются при проверке внешнего вида стружки, измерении размеров и выявлении дефектов, эффективно улучшая согласованность контроля и производительность.
Пайка печатных плат и проверка производства электроники
При проверке пайки печатных плат паяные соединения небольшие, плотно расположенные и обладают высокой отражающей способностью. Телецентрические линзы могут четко отображать контуры и позиционные границы паяных соединений, обеспечивая надежную поддержку изображения для автоматического выявления таких проблем, как несоосность припоя, недостаточный припой и избыток припоя. Это широко используемое решение для обработки изображений в-электронном производстве высокого класса.
Проверка прозрачных предметов и стеклянной посуды
Для таких сценариев проверки, как прозрачные стеклянные бутылки и прозрачные пластиковые детали, телецентрические линзы могут эффективно уменьшать помехи от окружающего света, четко выявлять мельчайшие дефекты, такие как царапины, пузырьки и белые пятна, что значительно повышает точность контроля.
Прецизионные измерения автомобильных деталей
В производстве автомобильных деталей телецентрические линзы широко используются для измерения апертуры, контроля контуров и контроля сборки. Они могут поддерживать стабильное изображение на разных рабочих расстояниях, помогая добиться высокого-контроля качества.
Проверка профессионального решения для обработки изображений
Как поставщик технологических услуг, специализирующийся на приложениях машинного зрения, Zhixiang Shijue постоянно углубляет свой опыт в систематическом применении телецентрических линз, промышленных камер и источников света в секторах производства печатных плат, полупроводников и электроники. Благодаря рациональному проектированию решений, а также-тестированию и проверке на месте мы помогаем клиентам добиться более стабильного и эффективного визуального контроля в сложных сценариях проверки.
В будущем,Чжисян Шицзюэпродолжит оптимизировать свои решения для телецентрической визуализации, чтобы соответствовать требованиям высокоточного контроля, обеспечивая более надежную визуальную основу для интеллектуального производства.
